污泥滑架料仓
 点击数:354次 添加时间:2020-7-8 [打印] [返回] [收藏]



    本实用新型公开了一种污泥滑架料仓,包括料仓桶体,所述料仓桶体底部设置相互配合的滑架机构和卸料螺旋机构,所述料仓桶体的顶部装配有多条进泥管,所述料仓桶体内设置用于监测污泥满料情况的料位计,所述滑架机构包括机械滑架和液压泵站,所述料仓桶体底部还设置有与机械滑架滑动配合的油缸及连杆,所述卸料螺旋机构包括多个电动刀闸阀和卸料输送机;当污泥满料时,通过料位计反馈信息通知打开电动刀闸阀,卸料螺旋机构开始卸料,同时机械滑架在液压泵站驱动下作来回往复运动。本实用新型提供了一种具有破拱能力强、系统封闭无粉尘气味泄漏的污泥滑架料仓。
权利要求书

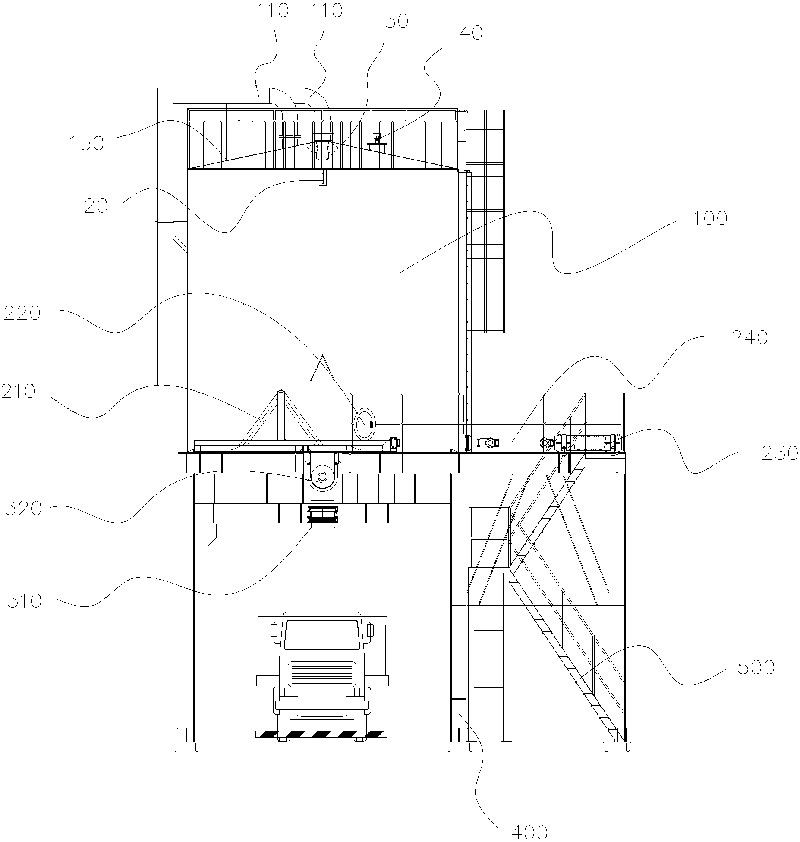

  1. 污泥滑架料仓,包括料仓桶体(100),所述料仓桶体(100)底部设置相互配合的滑架机构和卸料螺旋机构,其特征在于:所述料仓桶体(100)的顶部装配有多条进泥管(110),所述料仓桶体(100)内设置用于监测污泥满料情况的料位计(120),所述滑架机构包括机械滑架(210)和液压泵站(220),所述料仓桶体(100)底部还设置有与机械滑架(210)滑动配合的油缸(230)及连杆(240),所述卸料螺旋机构包括多个电动刀闸阀(310)和卸料输送机(320);当污泥满料时,通过料位计(120)反馈信息通知打开电动刀闸阀(310),卸料螺旋机构开始卸料,同时机械滑架(210)在液压泵站(220)驱动下作来回往复运动。
  2.根据权利要求1所述的污泥滑架料仓,其特征在于,所述料仓桶体(100)顶部呈倾斜设置,料仓桶体(100)顶部设置有多个进料口(130)、检修口(140)及通气口(150)。
  3.根据权利要求1所述的污泥滑架料仓,其特征在于,所述料仓桶体(100)的下部吊装于钢支架(400)上,所述料仓桶体(100)外侧还设置有爬梯(500)。
 污泥滑架料仓本实用新型涉及水处理物料存储设备技术领域,尤其是一种滑架式污泥料仓。
  背景技术在污泥处理过程中,经过脱水机脱水后的污泥需要输送转移出污水处理厂,一般都是用料仓进行存储,再经卡车运输出厂。污泥料仓适用于脱水污泥等高湿度粘稠物质的储存、定量配料和输送,具有连续作业、输送量可调等特性。
  现有的污泥滑架料仓,一般都是靠仓体内污泥的自重下落到仓底,但由于污泥本身比较粘稠,部分会贴在仓壁,且下落到仓底效率低,影响了污泥的正常输送。此外,对于一些质地较硬的污泥,下料过程中往往会在污泥底部形成桥拱,影响污泥的下落。
  所以,研制出一种能解决普通的自卸式料仓靠自重卸料效率低、且仓内经常产生集泥现象影响卸料的问题即为本领域工作人员所欲研究的方向。
  实用新型内容鉴于上述现有技术的缺陷,本实用新型的目的在于:提供一种具有破拱能力强、系统封闭无粉尘气味泄漏的污泥滑架料仓。
  本实用新型的技术解决方案是:一种污泥滑架料仓,包括料仓桶体,所述料仓桶体底部设置相互配合的滑架机构和卸料螺旋机构,所述料仓桶体的顶部装配有多条进泥管,所述料仓桶体内设置用于监测污泥满料情况的料位计,所述滑架机构包括机械滑架和液压泵站,所述料仓桶体底部还设置有与机械滑架滑动配合的油缸及连杆,所述卸料螺旋机构包括多个电动刀闸阀和卸料输送机;当污泥满料时,通过料位计反馈信息通知打开电动刀闸阀,卸料螺旋机构开始卸料,同时机械滑架在液压泵站驱动下作来回往复运动。
  在上述的污泥滑架料仓中,所述料仓桶体顶部呈倾斜设置,料仓桶体顶部设置有多个进料口、检修口及通气口。
  在上述的污泥滑架料仓中,所述料仓桶体的下部吊装于钢支架上,所述料仓桶体外侧还设置有爬梯。
  本实用新型的有益效果是:
  1、通过在料仓桶体底部设置与机械滑架滑动配合的油缸及连杆,保证在落料的同时物料能够及时被卸料输送机运走,不会造成污泥落入所述料仓底部造成污泥在所述料仓底部内堆积的情况。
  2、通过在料仓桶体底部设置机械滑架和液压泵站,使机械滑架在液压泵站的液压动力驱动下作来回往复运动,机械滑架滑动对污泥进行破拱,减少料仓内集泥状况,使污泥顺利卸落。
  3、本料仓设备为全密封结构,封闭无粉尘气味泄漏等诸多优点,是理想的存储设备。
